| Технические характеристики | ДЗ-98В (ДЗ-98В.00100-ХХХ) | |
| Силовая установка | ||
| Двигатель (модель) | ЯМЗ-238НД3 | |
| Тип | 8-ти цилиндровый V-образный дизельный двигатель с водяным охлаждением, с турбонаддувом | |
| Номинальная мощность нетто при оборотах кВт / об/мин | 173 / 1700 | |
| Максимальный крутящий момент при оборотах, Н м / об/мин | 1108 / 1100-1400 | |
| Рабочий объем, л | 14,86 | |
| Удельный расход топлива при номинальной мощности, г/кВт ч | 218 | |
| Аккумуляторные батареи | 2 х 6СТ-190А | |
| Напряжение бортовой электросети, В | 24 | |
| Гидравлическая система | ||
| Тип гидросистемы | с открытым центром | |
| Насос гидросистемы рабочего оборудования | НШ-71 | |
| Производительность насоса при номинальных оборотах двигателя, л/мин | 120 | |
| Номинальное давление в гидросистеме рабочего оборудования, МПа | 16 | |
| Гидронасос рулевого управления | НШ-32 | |
| Производительность насоса при номинальных оборотах двигателя, л/мин | 50 | |
| Гидронасос сервомеханизма муфты сцепления | НШ-32 | |
| Производительность насоса при номинальных оборотах двигателя, л/мин | 50 | |
| Рама | ||
| Складывание рамы, угол | жесткая рама, шарнира нет | |
| Максимальное смещение колеи передних колес относительно задних, при прямолинейном движении, мм | нет | |
| Рабочее оборудование | Полноповоротный грейдерный отвал | Неполноповоротный грейдерный отвал |
| Номера исполнений автогрейдера | ДЗ-98В.00100-010 (-011) | ДЗ-98В.00100-100 (-110, -111, -120, -130, -140) |
| Привод поворота грейдерного отвала | Червячный редуктор и аксиально-поршневой гидромотор 310.3.56.00.06 (объем 56см³ ) | 2 гидроцилиндра |
| Угол поворота грейдерного отвала в плане (град) | ± 360 | ± 64 |
| Привод механизма изменения угла резания грейдерного отвала | Механический с ручной переустановкой | Гидравлический |
| Грейдерный отвал, длина / высота, мм | 4100 / 700 | |
| Боковой вынос отвала вправо/влево, мм | 900 / 900 | |
| Диапазон изменения угла резания ножа грейдерного отвала, град. | 40 - 70 | |
| Максимальный угол откоса для зачистки отвалом, град. | 90 | |
| Высота подъема грейдерного отвала в транспортное положение, мм | 350 | |
| Заглубление грейдерного отвала ниже опорной поверхности, мм | 500 | |
| Бульдозерный неповоротный отвал, длина / высота с ножом, мм | 3220 / 950 | |
| Заглубление отвала ниже опорной поверхности, мм | 100 | |
| Параметры хода | ||
| Колесная формула | 1 х 3 х 3 | |
| Муфта сцепления | Сухое, двухдисковое, постоянно замкнутое, с гидроприводом | |
| Коробка перемены передач | С механическим управлением, с приводом на все мосты, с механизмом отключения переднего моста | |
| Число передач вперед / назад | 6 / 6 | |
| Скорости передвижения вперед/назад, км/ч | 1) 4,2 / 5,2 2) 6,8 / 8,2 3) 10,5 / 12,5 4) 16,5 / 20,5 5) 27 / 32 6) 41 / 48,5 |
|
| Передний мост | Управляемый приводной, с балансирныи креплением, с механическим приводом от коробки передач (карданные валы). | |
| Угол наклона колес переднего моста | нет | |
| Угол качания балки переднего моста | ± 16 | |
| Дорожный просвет под передним мостом, мм | 520 | |
| Балансирная тележка | нет | |
| Задние мосты | 2 приводных моста, без дифференциалов | |
| Стояночный тормоз | Дисковый, сухого типа, с механическим приводом, установлен на раздаточном редукторе КПП | |
| Рабочие тормоза | Двухконтурная пневматическая тормозная система. Дисковые колёсные тормоза в бортовых редукторах среднего и заднего моста | |
| Максимальное тяговое усилие, кН | 140 | |
| Стандартные шины, размер | 16.00-24 | |
| Минимальный радиус поворота по внешнему колесу, мм | 18 000 | |
| Заправочные емкости | ||
| Топливный бак, л | 345 | |
| Гидравлическая система, включая гидробак, л | 150 | |
| Гидравлический бак, л | 100 | |
| Эксплуатационная масса | ||
| Эксплуатационная масса без дополнительного оборудования, т | 19,68 | |
| Эксплуатационная масса с неповоротным бульдозерным отвалом, т | 21,1 | |
| Эксплуатационная масса с неповоротным бульдозерным отвалом и задним рыхлителем, т | 24,33 | |
| Габаритные размеры | ||
| Общая длина без дополнительного оборудования, мм | 9700 | |
| Общая длина с передним бульдозерным отвалом, мм | 10690 | |
| Общая длина с неповоротным бульдозерным отвалом и задним рыхлителем, мм | 11130 | |
| Ширина при транспортировке, мм | 3220 | |
| Общая высота по кабине, мм | 4000 | |
| Общая высота по кабине с маяком, мм | 4260 | |
| Колесная база грейдера / балансирной тележки, мм | 6000 / 1620 | |
| Ширина колеи, передних / задних колес, мм | 2629 / 2507 | |
| Минимальный дорожный просвет, мм | 350 | |
| Сервисные и гарантийные интервалы | ||
| Минимальный межсервисный интервал, моточас. | 250 | |
| Гарантийный срок, мес./моточас. | 12 / 1500 | |
| Стандартное оборудование | ||
| Кабина FOPS & ROPS | с внешней защитой снаружи кабины | |
| Две двери для входа в кабину | да | |
| Стеклоочиститель на переднем окне | да | |
| Рулевая колонка с регулировкой по углу наклона | да | |
| Сиденье машиниста с механической подвеской, ремнем безопасности | да | |
| Проблесковый маяк на крыше кабины | да | |
| Держатель номерного знака с подсветкой | да | |
| Отопитель кабины | да | |
| Фонари рабочего освещения | да | |
| Ходовые осветительные приборы | да | |
| Помосты для входа в кабину справа и слева | да | |
| Отсек для хранения инструмента | да | |
| Предпусковой подогреватель двигателя ПЖД-30 | да | |
| Передний бульдозерный отвал | да | |
| Масса комплекта, кг | 1425 | |
| Длина / высота с ножом, мм | 3220 / 950 | |
| Заглубление отвала ниже опорной поверхности, мм | 100 | |
| Капотная система | с поднимающимся моно-капотом | |
| Оборудование по заказу | ||
| Зеркала заднего вида с подогревом | опция | |
| Кондиционер накрышный | опция | |
| Плавающее положение грейдерного отвала | нет | |
| Аудиоподготовка / стерео FM-mp3-USB | опция | |
| Сиденье на пневмоподвеске с подогревом | опция | |
| Автоматическая система нивелирования 2D и 3D | опция | |
| Путепрокладочное оборудование | опция | |
| Масса комплекта, кг | 1900 | |
| Длина / высота, мм | 3400 / 950 | |
| Угол поворота крыльев отвала в плане (град) | ± 25 | |
| Опускание отвала ниже опорной поверхности, мм | 200 | |
| Рыхлитель заднего расположения | опция | |
| Масса комплекта, кг | 1450 | |
| Число зубьев | 5 | |
| Рыхлитель переднего расположения | опция | |
| Масса комплекта, кг | 1450 | |
| Переднее снегоочистительное оборудование | опция | |
| Масса комплекта, кг | 1213 | |
| Тип оборудования | плужный | |
| Ширина захвата / высота отвала, мм | 3200 / 1650 | |
| Отвал боковой грейдерный ОБГ | опция | |
| Масса (с деталями доработки тяговой рамы), кг | 1780 | |
| Длина режущей кромки отвала, мм | 3200 | |
| Ширина захвата, мм, при угле захвата 45 / 57 град. | 2200 / 2600 | |
| Высота отвала, мм | 650 | |
| Бульдозерный поворотный отвал (кг) | нет | |
| Масса комплекта, кг | ||

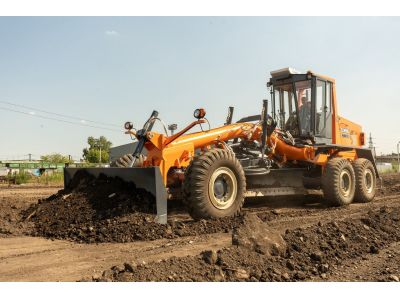

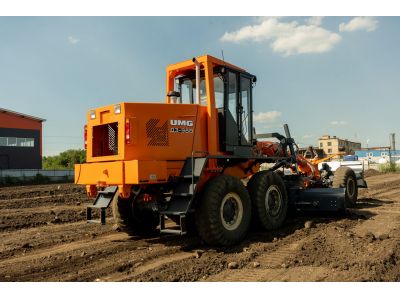

Грейдер версии ДЗ-98B - это модернизированная версия автогрейдера ДЗ-98, который имеет заднюю направленную часть рамы, чем отличается от своего предшественника, который имеет наклонную раму. Измененная рама дает возможность для комплектования автогрейдера рыхлителем заднего расположения, что существенно расширит область его применения.
Автогрейдер ДЗ-98В оснащен двигателем ЯМЗ, гидромеханической трансмиссией (ЧСДМ или 6WG-180) c возрастанием тяги до 18-22 тонн. Если использовать грейдер ДЗ-98B на карьерных работах, то на передний мост необходимо установить два гидроцилиндра (серийный автогрейдер, как правило, имеет один гидроцилиндр). Это значительно облегчает процесс поворота передних ведущих колес, а также дает возможность для установки более тяжелых карьерных шин.

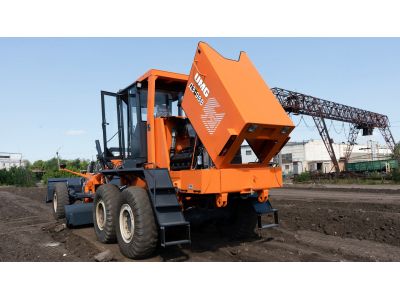

На данной модели, производители значительно улучшили эргономику рабочего места для оператора, а также разработали совершенно новую, уникальную капотную систему, которая в свою очередь облегчает доступ ко всем агрегатам. Данная модель автогрейдера отлично подходит для дорожных работ, и как раньше было замечено, для карьерных работ тоже.
Для автогрейдера ДЗ-98 предусмотрен широкий выбор рабочего оборудования:

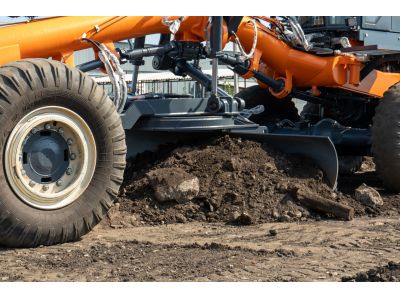

Наибольший интерес представляет грейдерный отвал:
Высокая мощность и производительность позволяет машине работать в дорожном и в коммунальном строительстве, а также в системах ирригации и мелиорации. Оснащение грейдера подходит для рыхления и разработки грунтов от I до IV классов. В частности, техника используется в строительстве аэродромов и для производства дородных работ повышенной сложности.
С полноповоротным грейдерным отвалом
ДЗ-98В.00100-010 включает:
ДЗ-98В.00100-011 включает:
С неполноповоротным грейдерным отвалом
ДЗ-98В.00100-110 включает:
ДЗ-98В.00100-111 включает:
ДЗ-98В.00100-100 включает:
ДЗ-98В.00100-120 включает:
ДЗ-98В.00100-130 включает:
ДЗ-98В.00100-140 включает:
Уточнить цену поставки спецтехники в нужной Вам комплектации можно отправив заявку с сайта, написав письмо на наш электронный ящик или позвонить по телефонам наших филиалов в регионах России:
Наша компания предоставляет возможность способов приобрести Автогрейдер ДЗ-98В (МКПП) в лизинг. Подробности можно узнать у менеджера по телефону.
